前期准备

软件

推荐使用Adobe Illustrator (需自行下载[1])，详见Adobe Illustrator 部署 [1]:学校电脑有，但是电脑和激光切割机距离过远（电脑在二楼，切割机在五楼），因此推荐自行携带设备。

软件使用基础

• 打开AI

     ![](/%E6%BF%80%E5%85%89%E5%88%87%E5%89%B2/%E6%89%93%E5%BC%80ai.png)


• 文件-新建

    ![](/%E6%BF%80%E5%85%89%E5%88%87%E5%89%B2/%E6%96%B0%E5%BB%BA%E9%A1%B9%E7%9B%AE.png)

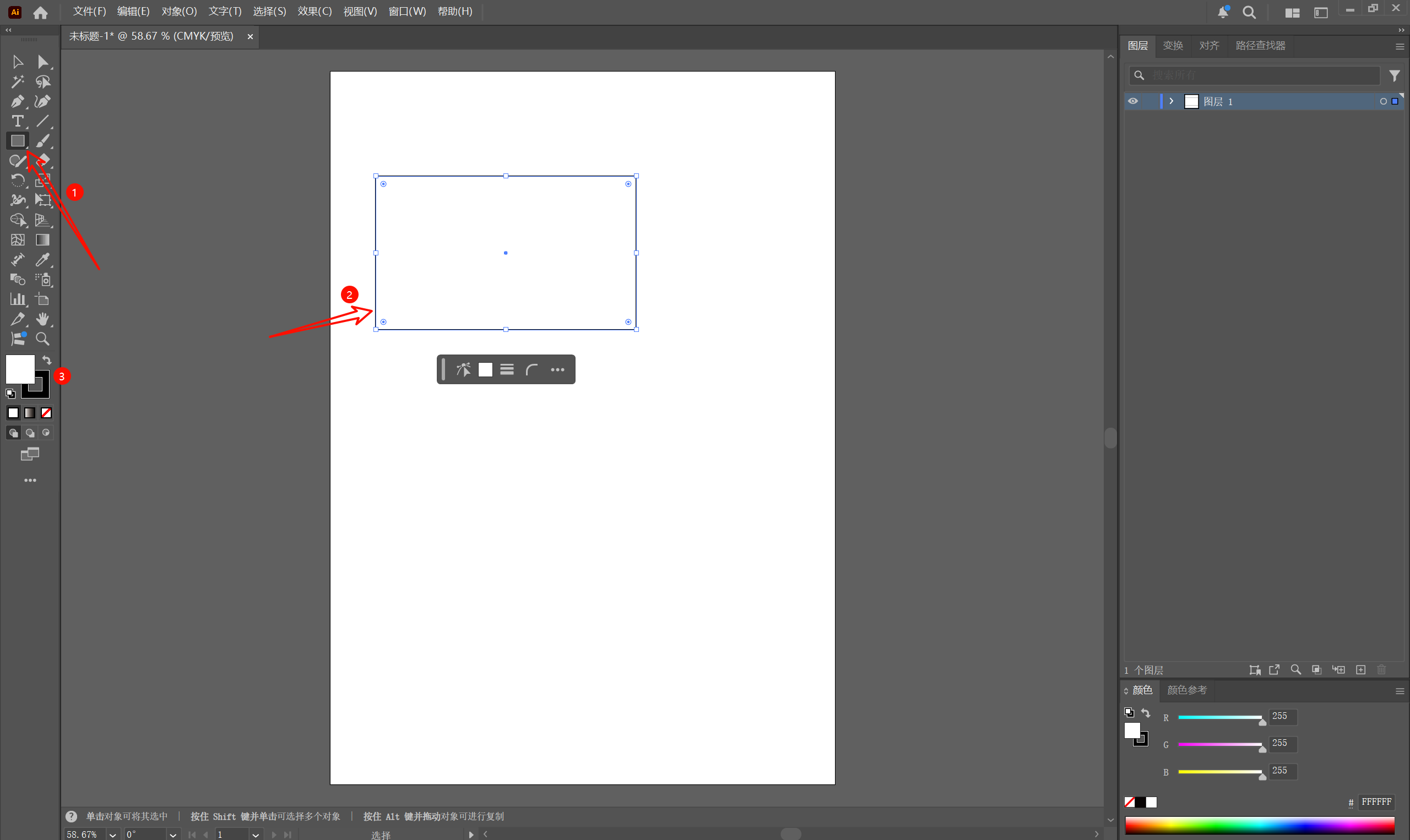

• 从工具栏中选取矩形并绘制

    ![](/%E6%BF%80%E5%85%89%E5%88%87%E5%89%B2/%E7%BB%98%E5%88%B6%E5%9B%BE%E5%BD%A2.png)


• 更改填色使图形透明

    ![](/%E6%BF%80%E5%85%89%E5%88%87%E5%89%B2/%E9%95%82%E7%A9%BA.png)

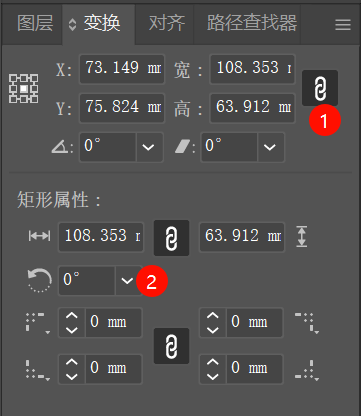

• 可在变换面板中查看相关参数并做调整

    ![](/%E6%BF%80%E5%85%89%E5%88%87%E5%89%B2/%E6%9F%A5%E7%9C%8B%E7%9B%B8%E5%85%B3%E5%8F%82%E6%95%B0.png)
    ![](/%E6%BF%80%E5%85%89%E5%88%87%E5%89%B2/%E5%8F%98%E6%8D%A2%E9%9D%A2%E6%9D%BF%E4%BB%8B%E7%BB%8D.png)
    [1]: **连锁**：可锁定宽高比（等效与按住*shift*键调整大小）
    [2]: **旋转**：可输入逆时针旋转的角度（顺时针即（-n°）或（360°-n°））

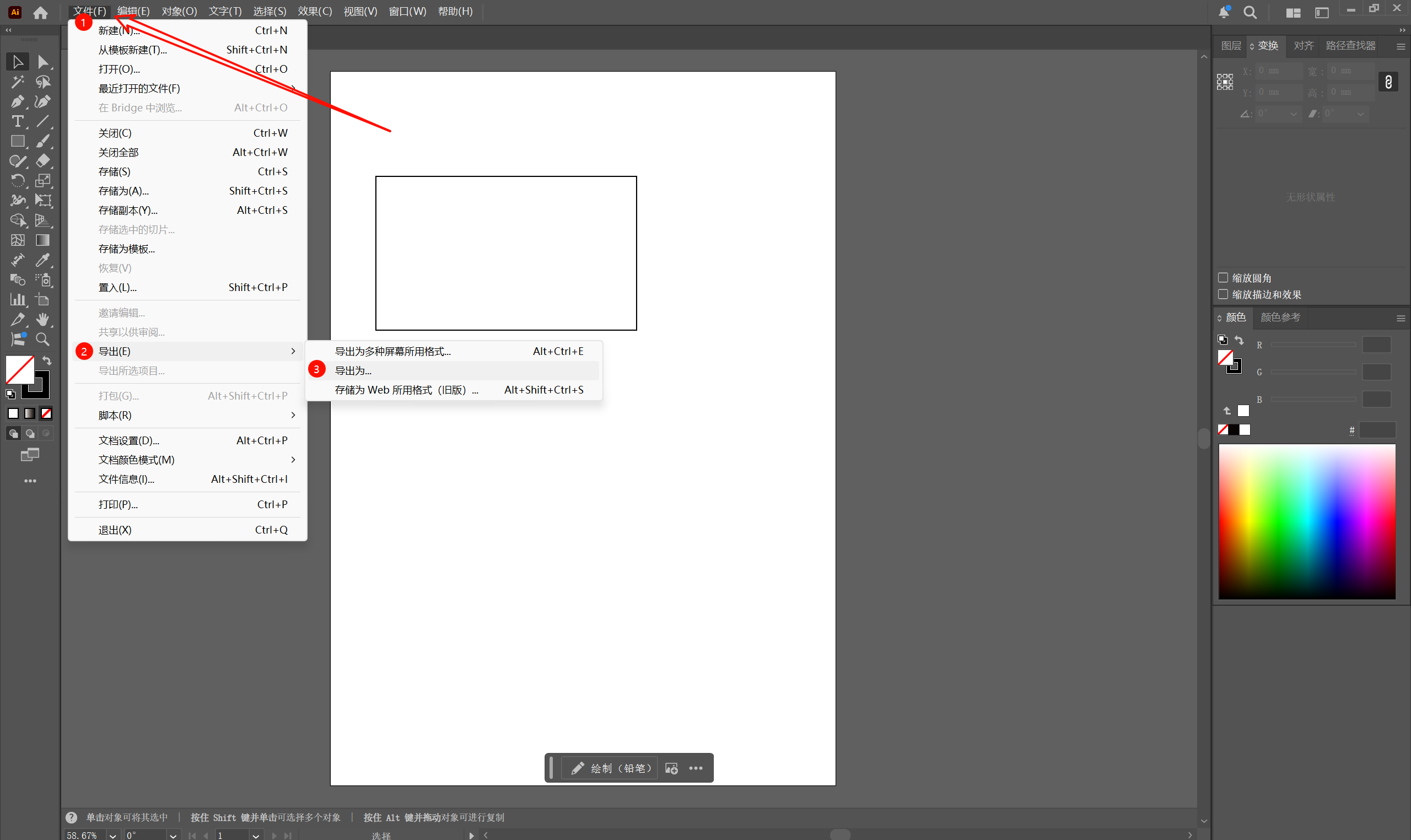

• 文件-导出-导出为

    ![](/%E6%BF%80%E5%85%89%E5%88%87%E5%89%B2/%E5%AF%BC%E5%87%BA01.png)

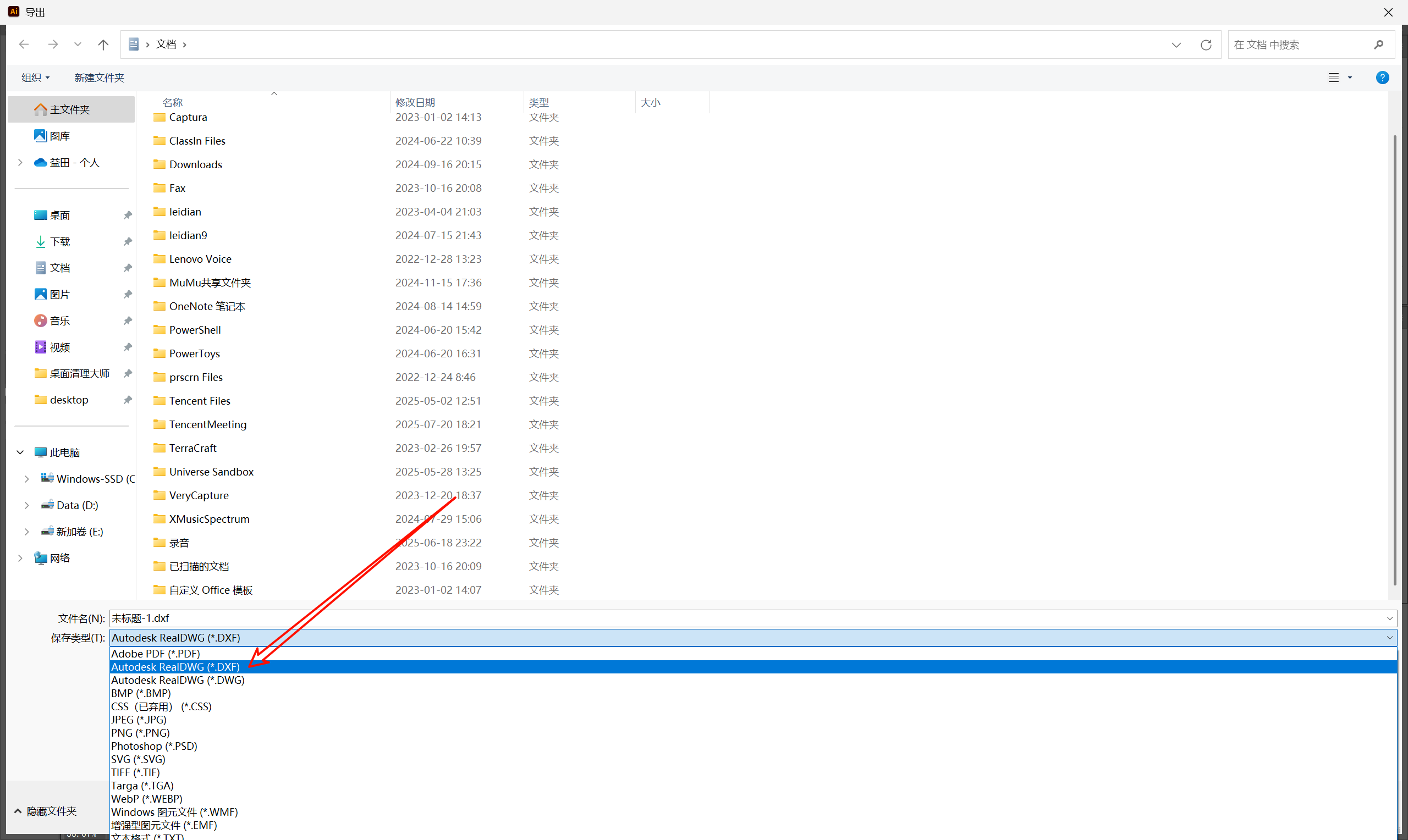

• 点击保存类型并选择DXF格式，选择导出文件夹并点击确定

    ![](/%E6%BF%80%E5%85%89%E5%88%87%E5%89%B2/%E5%AF%BC%E5%87%BA02.png)

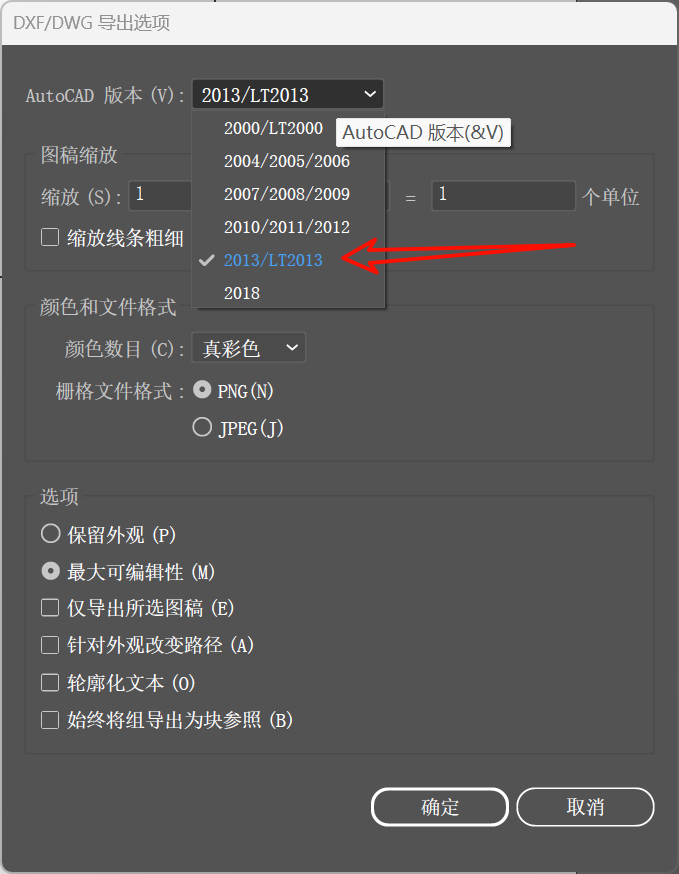

• 随后选择AutoCAD版本为2013/LT2013（注意：此处选择的版本过新可能导致切割机无法识别

    ![](/%E6%BF%80%E5%85%89%E5%88%87%E5%89%B2/%E5%AF%BC%E5%87%BA03.png)


软件进阶 包括真正使用中必须的技能

对齐

•

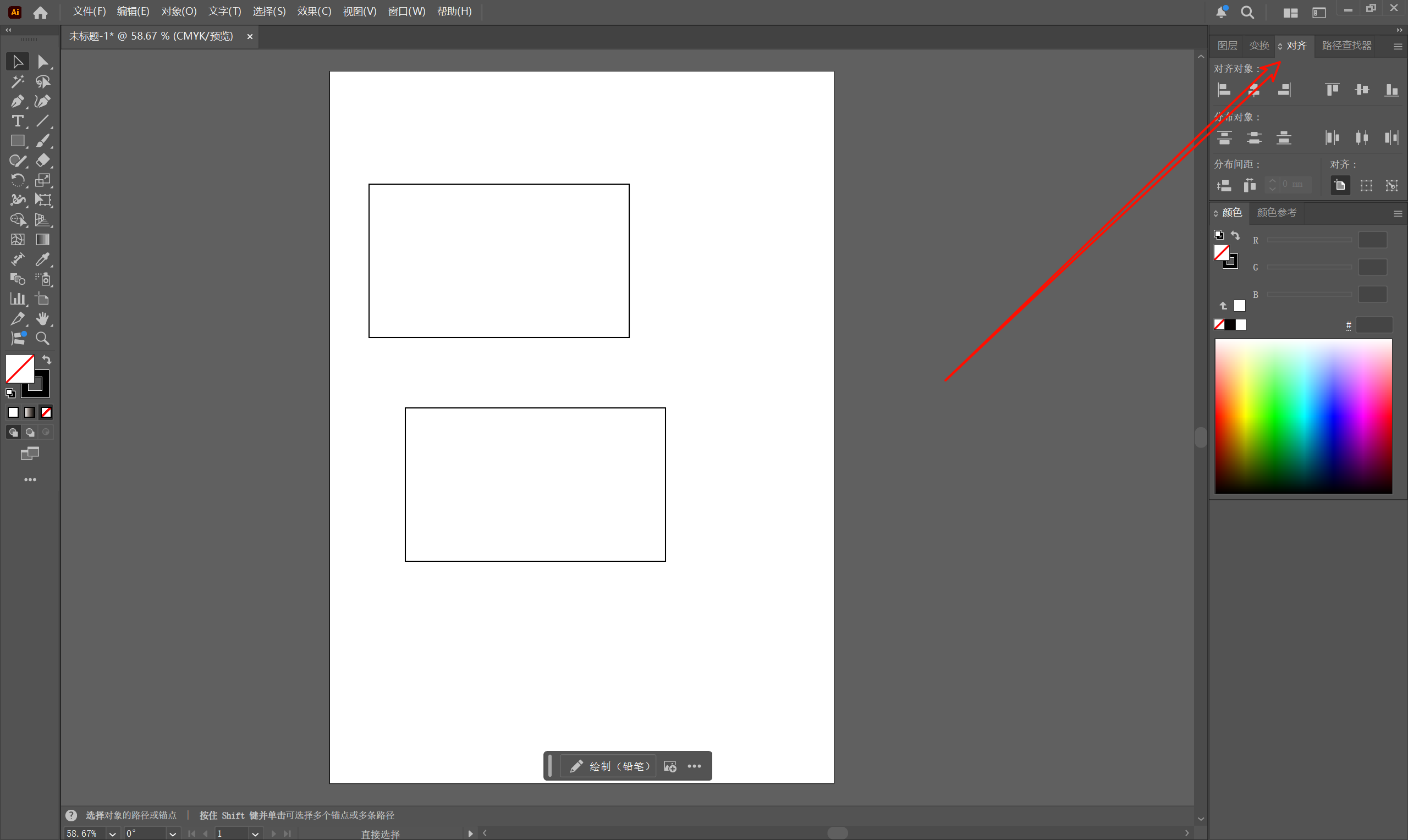

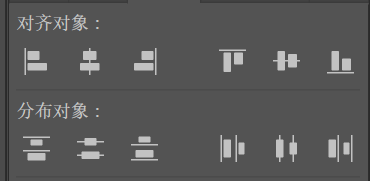

• 多种对齐方式
• 水平居中对齐的应用

路径查找器

文字

耗材

• 测量板材厚度，不碰到激光头
• 保证板材平整，可使用重物压在切不到的地方
• 厚木板切割边缘容易起火并烧黑，建议淋湿表面

上机切割

正常流程

• 进入数字加工间，开灯，打开新风系统，打开空调
• 打开激光切割机右侧的四个开关，等待自检
• 打开电脑
• 打开软件LaserCAD，导入文件
• 设定激光功率和速度，加载
• 走边框确定范围

• 开始切割

  可能遇到的问题

  切割出的图案成片，不是线条 可能为填色中忘记设为透明色；重新修改文件并导入 无法加载 可能为机器未停止（只是按了暂停）；按停止（红色按钮）并再次加载
